詳細情報 |
|||
重量: | 6000KG | 電圧: | 380V/50HZ |
---|---|---|---|
条件: | 100%new | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類、ビデオ テクニカル サポート、フィールド整備および修理サービスの分野の取付けを海外に整備するため |
次元(l*w*h): | 4400X3400X2900 | 適用: | ポーランド語 |
制御システム: | Plc | 保証: | 1年 |
名前: | フル オートの金属の磨く機械 | 運転者: | 鉛の輝やきの運転者 |
ハイライト: | CNCの磨く機械,産業金属の磨く機械,ハードウエア産業のロボティック磨く機械 |

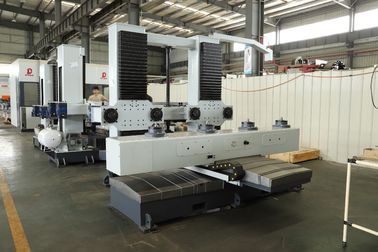

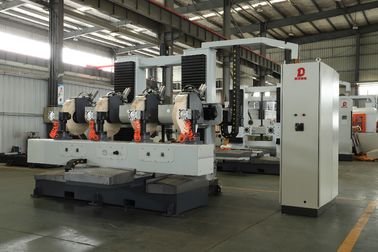

製品の説明
1.Features:主要な電気制御システムは6斧DZサーボCNCのシステム制御を採用します(、座標のデジタル設定は、旅行保護上のデジタル設定、ソフトウェア、プログラム機能モジュール化、プログラムする簡単な馬鹿様式等を促進します置く主制御の画面コピー) 機械構造では磨く単位頭部の動きを制御するためにみみずの減力剤ギヤを運転するのに、サーボ モーターが使用され、工作物(U、V、Wの軸方向)およびサーボ モーターはスライドのテーブル(X、軸Y、Z)を運転します。 機械は1サイクル時間の2つの仕事の部分を磨くことができる2つの磨く単位頭部を備えています、;4PCS/30まで出力される生産| 50秒(プロダクトおよびプロセスによって); それは複雑な形のハンドル プロダクト、管プロダクトおよび他の規則的な形プロダクトのために適しています。2.総力は下記のものを含んでいる16.25KWです:5.5KW力の2つの磨く単位頭部によってはそれぞれがのXYZVWの軸線の補償モーター0.75KWのUの軸線の補償モーター1.5KW自動車に乗ります。 |
|||
II:主要な技術的な変数 | |||
# | 項目 | 変数 | 注目 |
1 | サイズ | 3000×3160×2772 (L×W×H) | |
2 | 力 | 16.25KW | |
3 | 評価される電圧 | 380V 50Hz | |
4 | 最高。磨くモップの直径 | 600mm | |
5 | Min. Polishing Mop直径 | 400mm | |
6 | X軸旅行 | 1100 | |
7 | Y軸旅行 | 900 | |
8 | Z軸旅行 | 700 | |
9 | Uの軸線旅行 | ±60° | |
10 | V軸線旅行 | ±360° | |
11 | 操作電圧 | 380V | |
テーブルのサイズ(LxW) | 2740*375mm | ||
地面からの高さ(据え付け品なしで) | 880mm | ||
ジグの回転速度 | 20RPM | ||
場所のサイズ/働くDia (最高) | 350mm | ||
場所の回転速度モーター | 1500rpm | ||
III | BASIC装置 | ||
# | 項目 | ブランド | 注目 |
1 | 動作制御システム | PROMAXイタリア | |
2 | サーボ モーター | PROMAXイタリア | |
3 | 可変的な頻度補償system+Controlカード | AELTA | |
4 | 布の車輪モーター紡錘 | SIEMENS | |
5 | 電気主要な低電圧 | シュナイダー | |
6 | 線形ガイド・レールおよびねじ | HIWIN | |
7 | 減少箱 | Rossiイタリア | |
8 | 忍耐 | NSK | |
9 | 据え付け品のステアリング・ギヤ | 台湾 | |
10 | 部品の締め金で止めること | Penumatic | |
11 | テーブルのタイプ | 移動可能-ねじ棒/球ねじによって移動を台に置いて下さい。サーボ モーターによって運転される | |
IV:ドキュメンテーション | |||
から成っているCN/ENのドキュメンテーション: - 利用者マニュアル - 誘導加熱の利用者マニュアル - 組立説明 - 指示の依託 - 予備および身に着けている部品のリスト - 電気デッサン-植物のすべての部分の整備用マニュアルそして技術的な記述は1枚のペーパーおよび1デジタル形態ですべての文書提供されます。 |
|||
V:出荷条件 | |||
- 生産時間:契約の後の4週は確認されます。- FOB Xiemenの港 | |||
VI:支払の言葉 | |||
- 契約の後の30% TTの沈殿物は署名します;配達の前の70% TTの支払。 | |||
VII:訓練サービス | |||
DZは異なった段階のエンド ユーザーにTRANINGサービスを提供します:装置の操作、維持および改善。7.1 DZの場所の研修期間の間に、エンド ユーザーはすべてのエンジニアの毎日の費用を担当します。7.2エンド ユーザーの場所のtraning期間の間に、エンド ユーザーはDZの技術者の毎日の調節を担当します。 | |||
VIII:保証 | |||
8.1保証の取り替え | |||
8.1.1保証の下のすべての要求はすみやかになされ、適当な保証期間の内にDZか承認された代表によって受け取られなければなりません。そのような要求は、郵送物の日付利用できた場合、および要求をもたらす状況の詳細な記述プロダクト通し番号を含むべきです これらのプロダクトがどのようにして、どこで戻るべきであるか8.1.2.Beforeはあらゆるプロダクト戻りますまたは文書による修理はこれらのプロダクトがどのようにして、どこでに関して戻るべきであるかリターンのためにDZまたは承認された代表からの承認および指示を得られなければなりません。検査のためのDZに戻ったどのプロダクトでもバイヤー、DZによって受諾可能ように示された交通手段によって前払いされて送られます。DZはすみやかに報告されない保証の要求および変わった確保しましたりまたは非受諾可能な交通手段によって戻りましたあらゆる項目の保証の要求を拒絶する権利を。 8.1.3。どのプロダクトでも検査および点検のために、またはその他の理由で戻る場合、顧客はすべての損傷担当しま輸入業者のパッキングに起因するか、またはとプロダクトのあらゆる欠陥、または不一致にもかかわらず損失を、輸送中に渡します。いずれの場合もDZは失敗の例そして性質を定めるための単独の責任があり、それに点のDZの決定は最終的です。 8.1.4。DZのプロダクトは原因なしで戻り、まだ修理可能であることが分られれば、顧客は知らせられ、プロダクトは顧客の費用で戻ります;さらに、テストおよび検査のための充満はなされるかもしれません。上のすべての声明はどの問題でも起こったら中華人民共和国の法律に従って断固としたです。DZはDZによって権利が公に発表しないで言葉の上で修正するべき、すべての権利確保されますあります。 |
|||
8.2限られる保証 | |||
8.2.1. Machineriesは郵送物の日付からの12か月間材料そして技量の欠陥に対してDZによって保証されます製造しました。 8.2.2。そして有効な保証の要求の下のDZの責任は、取り替え修理するために、プロダクトの購入価格の公正な部分のDZ、または払い戻しの選択で限られています。正常な使用で消費される項目はこの保証によってカバーされません。 部品の8.2.3.All保証の取り替えか修理はDZの唯一の意見の、技量の元の材料の欠陥に当然またはたどることができる装置の機能不全に限られます。 8.2.4。この保証の下のDZのすべての義務は装置の乱用、事故、変化、誤用または無視の場合に終わります。 8.2.5。修理される保証期間か交換部品でただ保証されます。適当な保証期間の満了の後で、エンド ユーザーは部品、労働、ローカル輸入関税および交通機関のための時価で満たされます。 8.2.6。相当な注意が危険を避けるのに使用されなければなりません。DZは明白にプロダクトを用いて与えられるより少しのための責任か損害を放棄します。矛盾しているまたはこの保証の言葉の対立にDZの代表を含むあらゆる人が、なした声明は書くことに減らされ、役人かDZによって承認されてDZに結合ではないです。 |
