詳細情報 |
|||
条件: | 新しい | 品質保証: | 1 年間 |
---|---|---|---|
最高。サイズは死にます: | Φ450mm | 最高。作動距離は死にます: | 450mm |
最高。重量は死にます: | 130kg | 最高。間隔を締め金で止めること: | ≦250mm |
油圧モーター: | 5Hp、6度 | 油圧圧力: | 4~6Kpa |
側面鋳造の角度: | 0°~90° | 直接鋳造の角度: | 0°~110° |
感動的なモーター: | 0.75kw、6度×2 | 冷却タンク: | 850KG |
油圧オイルの容積: | 163L | 機械力: | 5.5Kw |
機械重量: | 1750kg | 次元(LXWXH): | 2250mm×2160mm×1560mm |
ハイライト: | 自動機械はダイ カスト,真鍮機械はダイ カスト |
製品の説明

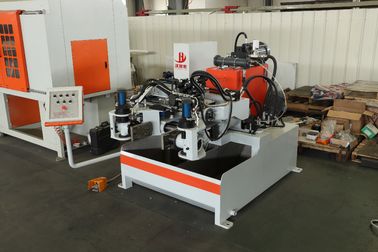

証明される特別な自動鋳込システム機械2250mm×2160mm×1560 mm次元ISO
機械構造および働き主義
1) 台フレーム
台フレームは機械の底にあります。冷却するために水およびグラファイトの粉および浸せきコーティングを貯えることをダイス使用しました。従って機械は長い間作動でき、温度死ぬことは制御の下にあります。左右の水漕は分かれています、それらをきれいになること容易にさせ、水およびグラファイトの粉を均等に混ぜることができる。グラファイトの強い腐食性を考えると有用な時間を延長するために、水漕はステンレス鋼シートによって溶接されます。撹拌の効果はよく、死んだ角度がありません。
2)サポート片持梁
サポート片持梁は鋳造の角度の最下のビーム、サポート回転軸線、軸線の座席および調節から成っています。開閉することを死んで下さい、転覆、左右のモデル一致の棚の上昇落下はサポート片持梁によって完了します
3)ヒュドラ タンク
油圧タンクは電気キャビネットと油ポンプの間で取付けられています。油圧オイルを開拓し、油圧パイプラインの動きの間に作り出される熱を冷却することを使用される全機械の油圧圧力部品のドライブです。
4)油圧場所およびドライブ アセンブリ
油圧場所およびドライブ アセンブリはモーター、油ポンプ、電磁石の逆転弁、電磁石の流れ弁、手動圧力調整弁、パイプラインのスロットル バルブおよびオイル シリンダーを含む油圧装置によって、結合されます。それは各オイル シリンダーの石油供給、圧力調節、オイルの矯正および行為を担当します。
上昇および落下---開くことを死んで下さい----一致することを死んで下さい----転覆----回転で浸ることを死んで下さい----きれいの死にます押し出して下さい----回転および鋳造は一つずつ遂行されます
5) 電気制御システム
電気制御システムは主に下記のものを含んでいる日本三菱オームのドラゴンの原装丁の電装品を採用します:PLCのタッチ画面、変圧器、現在のtransformator、電圧計、電流計、回転スイッチ、非常停止スイッチ、AC接触器、熱リレー、空気スイッチ(380V/220V)、光電センサー、制御箱(手動/自動)、回転は、開閉することを死にます、モデル クリーニング、転覆、上昇および落下は、非常停止を転覆させます。すべての行為は操作制御システムと遂行されます。
6)左右の撹拌の電動機アセンブリ
左右の撹拌の電動機アセンブリはハイドロ シリンダーの両側で取付けられます。それはホールダー サポート、電動機の座席、ちり止めのフランジおよび気密のナットに耐える電動機の撹拌の長軸、ステンレス鋼のタービンから成っています。それは沈殿を防ぐために水およびグラファイトの粉を均等に混ぜます。それはまた撹拌によって水と沈殿させたグラファイトの粉を混ぜることができます。
7)左右一致サポート棚は死にます
左右一致サポート棚はブラケットの銅におおうことの鉛の柵、はんだ付けするコップから成っています死にます、開閉することを死にますのためのオイル タンクは、左右箱は、左右のオイル タンクのためのクリーニング左右棚死にます関係の死にます。この部分はダイスおよび回転の鋳造の上昇、一致、クリーニング、等を遂行します
8)左右の回転箱はメカニズムをきれいにすることを死に、
左右の回転箱はシャフトのブロック、シーリング要素、誘導のブロック、フランジ、等の上下に軸受け、ギヤ、ギヤ シャフト、ハイドロ シリンダー、肯定的な停止から主に成っています、メカニズムをきれいにすることを死に。それはきれいになることを死にますを管理して主にあります;回転、前部鋳造で浸ることを死に取り替え死んで下さい。
ビデオを見るためにリンクをかちりと鳴らして下さい:
https://www.youtube.com/watch?v=wfANIO7Hw-w&list=UUMEJdKjNOuRhrF8Kyh8fX_A&index=14
