詳細情報 |
|||
定格電圧: | 380 V | 機械力: | 125kw |
---|---|---|---|
炉の量: | 1 | 箱の量をきれいにすることを死んで下さい: | 1 |
送り装置の量: | 1 | タンク量を中傷して下さい: | 1 |
ハイライト: | アルミ圧力ダイカストマシン,低圧はプロセス ダイ カスト |
製品の説明
Advanages:
1. 良質の鋳造および高精度の反復性の運転するサーボ モーター線形ガイド・レール システムを搭載する自動化された鋳造;
2. 高容量は400~450の鋳造転位(8hrs)ごとの及びます;
3.Quickはフランジ、munuallyによる5分変更の死にます;
4. 炉の加熱法:ガス・バーナーは選択のための標準的で、elctricityです;
5. 最高。diemension 550*400mmは死にます;
6. 冷却する効率のための冷水によって冷却される全セット機械は大いに誘導器耐用年数を改善します;
7. 炉のクリーニングのための酸化亜鉛の塵のクリーニング ウニット;
8. イーサネット ケーブルとの産業PC制御は救われる200録音及び炉の温度を追跡することまで、プログラム ダイ カスト;
9。コスト効率が高い生産(多数損失を溶かすことをの一人操作、増加された収穫死んで下さい減る);
10. ワーク・ステーション(ワーク・ステーションの人間工学的の設計、熱の最小になること、事故の騒音および危険)のHumanization
1 | BASIC装置 | 1つのマニピュレーター | 2 MANIPULTORS |
1.1 | 誘導フォルナーチェ | ||
チャネルの誘導加熱 | 3台の誘導器 | 3台の誘導器 | |
容量 | 1800のKG | 1800KG | |
溶ける容量 | 350のKG/H | 520のKG/H | |
力COSUMPTION | 3*35 KW | 2*80 KW | |
950℃を保持する力CONSUMTION @ TEMEPRATURE | 35KW | 35KW | |
炉のMax.Temp | 1250℃ | 1250℃ | |

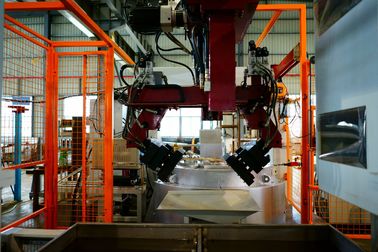

1.2 | マニピュレーター | 1、線形GUILDING | 2、回転式 |
最高。マニピュレーターの速度 | 20メートル/min。 | 35°/秒。 | |
1.3 | 油圧総計 | サーボ モーター:1* 7.5KW | サーボ モーター:2*7.5KW |
オイル | エチレン・グリコール | ||
CYLINDRES | グラファイト:63*100*2セット 回転式:63*215*1セット 持ち上がること:63*250*1セット 閉まることを死んで下さい:50*372*1セット 打撃:32*50*2セット |
||
わずかな働き圧力 | 8MPa | ||
油圧オイル温度 | ≤52 ℃ | ||
1.4 | 配水の単位 | ||
炉のコイル、グラファイトの浴室および油圧装置のための冷水 | |||
水素イオン濃度指数 | 7~8.5 | ||
水圧 | 3-5棒 | ||
水温 | 20±2 ℃ | ||
水流 | ≥15L/Min ≤80L/Min | ||
1.5 | 空気圧の単位 | ||
等クリーニング、pnematic弁、炉のクリーニング、鋳造および保証弁死にますのための圧縮空気は。 | |||
圧縮空気圧力 | 0.6Mpa | ||
圧縮空気の消費 | 15㎥ /H | ||
1.6 | ドライブ単位 | ||
サーボ モーター: | 1* 7.5KW | ||
1.7 | 炉カバー | ||
1つの暴徒の管のフランジ | |||
熱電対のための2つの保護管 | |||
1つの暴徒の管 | |||
1つの陶磁器のシーリング | |||
手動で開始のための1つの充満管そしてカバー | |||
1.8 | グラファイトの浴室 | 1 | 1 |
温度調整されたコーティングの浴室、SS316L材料 | |||
1.9 | ガス・バーナー | ||
暴徒の管の暖房および予備加熱のための炉カバーに取付けられるガス・バーナー。 | |||
1.1 | 制御および力キャビネット | ||
PLC制御 | Siemens S7/300 | ||
HMI (タッチ画面) | 1 | ||
外のり寸法(L*W*H) | 1200*500*1800mm | ||
1.12 | 遠隔システム | ||
接続されるチーム視聴者によるPCおよびインターネット | |||
2 | 主要な選択 | 1つのマニピュレーターLD5540-D | 2 MANIPULTORS LD5540-S |
2.1 | 部分の取り外しの単位 | ||
貯蔵のトロリーに鋳造を直接運ぶために受け入れ車が装備されている自動的に取り外しの単位。 | 1 | 1 | |
2.2 | ショット ブラスト装置 | ||
ダイスのクリーニングのために発破を掛ける銅の粉; | 1 | 1 | |
2.3 | 投げる弁のためのフィルターそして吸引の単位 | ||
クリーニングの炉への亜鉛oxidの塵の吸引のため | |||
2.4 | 電気起重機が付いているクレーン | 500のKG | 500KG |
2.5 | 窓を挿入するザ・コアの空気の開始 | ||
空気シリンダーによって自動的に開きます;中心の設定の後の手動で閉鎖は終了します。 | |||
3 | 電気選択 | 1つのマニピュレーターLD5540-D | 2 MANIPULTORS LD5540-S |
3.1 | 非常指揮権の接触器 | 1 | |
非常停止ボタンを使って;セキュリティー目的のため:自動ロックされたドアおよび完全な塀の単位があります。 | |||
3.2 | 特別なケーブル | 10m | |
4 | 選択は死にます | 1つのマニピュレーターLD5540-D | 2 MANIPULTORS LD5540-S |
4.1 | フランジは死にます | ||
4.2 | ダイスの温度MEASURMENT | PID制御 | |
4.3 | 温度MEASURMENTのグラファイトの浴室 | PID制御 | |
4.4 | グラファイトの浴室の連続的なクリーニングのためのポンプ回路 | ||
4.5 | 最高。次元は死にます | 550*400mm | |
4.6 | 最高。厚さは死にます | 2-70mm | |
4.7 | 最高。打撃を開けることを死んで下さい | 370mm | |
4.8 | 最高。重量は死にます | 200KG | |
4.9 | 最高。閉まることを死にますの力は | 1500KG | |
4.1 | 最高。イジェクターの力 | 500KG | |
4.11 | 最高。イジェクターの打撃は死にます | 50mm | |
5 | 暖房のガスの選択 | 1つのマニピュレーターLD5540-D | 2 MANIPULTORS LD5540-S |
5.1 | プロパン圧力 | 0.5棒 | |
5.2 | プロパンの流れ | 0.225 m3/h | |
6 | ユーティリティ オプション | 1つのマニピュレーターLD5540-D | 2 MANIPULTORS LD5540-S |
6.1 | 装置のサイズ:L*W*H | 6500*6000*3400mm | 7000*7000*3687mm |
6.2 | 総重量 | 13T | |
6.3 | 総力 | 125KW | 180KW |
6.4 | 操作電圧 | 380V | 380V |
